详细介绍：

D7F
D7F
􁤃􀡼􀓴􁛳􀰼
􂓣􂎆􀓴􁛳􀰼
􀒟􃒡
􁤃􁤃􀡼􀡼􀀒􀀒􂓣􂓣􂎆􂎆􀀒􀀒
􀝊􀝊􀒪􀒪􀓴􀓴􁛳􁛳􀰼􀰼

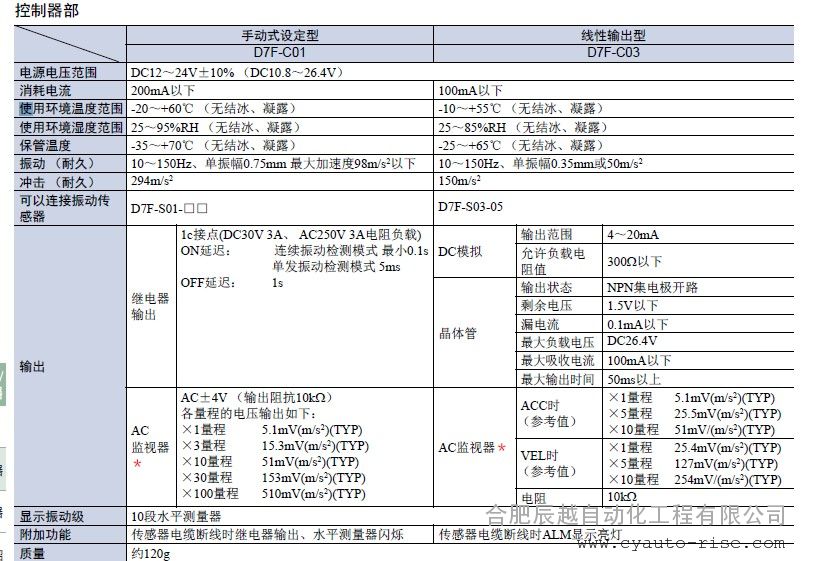

控制器部
手动式设定型线性输出型
D7F-C01 D7F-C03
电源电压范围DC12～24V±10% （DC10.8～26.4V）
消耗电流200mA以下100mA以下
使用环境温度范围-20～+60℃ （无结冰、凝露） -10～+55℃ （无结冰、凝露）
使用环境湿度范围25～95%RH （无结冰、凝露） 25～85%RH （无结冰、凝露）
保管温度-35～+70℃ （无结冰、凝露） -25～+65℃ （无结冰、凝露）
振动（耐久） 10～150Hz、单振幅0.75mm *大加速度98m/s2以下10～150Hz、单振幅0.35mm或50m/s2
冲击（耐久） 294m/s2 150m/s2
可以连接振动传
感器D7F-S01-□□ D7F-S03-05
输出
继电器
输出
1c接点(DC30V 3A、AC250V 3A电阻负载)
ON延迟： 连续振动检测模式*小0.1s
单发振动检测模式 5ms
OFF延迟： 1s
DC模拟
输出范围4～20mA
允许负载电
阻值300Ω以下
晶体管
输出状态NPN集电极开路
剩余电压1.5V以下
漏电流0.1mA以下
*大负载电压DC26.4V
*大吸收电流100mA以下
*大输出时间50ms以上
AC
监视器
＊
AC±4V （输出阻抗10kΩ）
各量程的电压输出如下：
×1量程 5.1mV(m/s2)(TYP)
×3量程 15.3mV(m/s2)(TYP)
×10量程 51mV(m/s2)(TYP)
×30量程 153mV(m/s2)(TYP)
×100量程 510mV(m/s2)(TYP)
AC监视器＊
ACC时
（参考值）
×1量程5.1mV(m/s2)(TYP)
×5量程25.5mV(m/s2)(TYP)
×10量程51mV/(m/s2)(TYP)
VEL时
（参考值）
×1量程25.4mV(m/s2)(TYP)
×5量程127mV(m/s2)(TYP)
×10量程254mV/(m/s2)(TYP)
电阻10kΩ
显示振动级10段水平测量器
附加功能传感器电缆断线时继电器输出、水平测量器闪烁传感器电缆断线时ALM显示亮灯
质量约120g
＊AC监视器的输出波形可作简易的波形确认使用。
在精密测定及波形解析中不能使用。
继电器输出电压按以下图所示。
ACC （加速）侧VEL （速度）侧
量程
(rms)
×1 0～98m/s2 0～20mm/s
×5 0～19.6m/s2 0～4mm/
